هندسة الآلات السلبية ODM: التبريد الذكي والتحكم في المثقاب

فريقنا في YUMYTH, يتبع نهجا على مستوى النظام في تطوير المنتجات. على سبيل المثال, آلة ODM Slush أكثر من مجرد موزع مشروبات مجمد. إنه نظام تبريد وميكانيكي. جودة السلس المستقرة تفوق السعة الكافية للضاغط. وهو تركيب لعدد من العناصر مثل الحماية الميكانيكية, منطق البرمجيات الثابتة, التبريد, والتحكم في درجة الحرارة وحركة المثقاب.

لهذا السبب, أصبح التحكم الذكي جزءا مهما من تطوير آلات ODM Slush الحديثة.

ما الذي يجعل آلة ODM Slush حقا "ذكي"?

يجب أن يكون جهاز ODM Slush الذكي قادرا على اكتشاف تغييرات التشغيل, فسرها عبر لوحة التحكم, وتعديل سلوك النظام.

سلسلة التحكم الأساسية هي:

إدخال المستشعر → لوحة المطبوعات / البرمجيات الثابتة → التبريد أو استجابة المثقاب → تغذية ردود فعل جديدة

هذا يخلق نظام الحلقة المغلقة.

منطقة التصميم	الآلة الأساسية	آلة ODM الذكية
التبريد	التشغيل الثابت	التحكم القائم على التغذية الراجعة
المثقاب	الدوران أحادي الاتجاه	دوران قابل للعكس / المحمي
الملمس	يعتمد بشكل رئيسي على الوقت	اختلاط درجة الحرارة يعتمد على
الحماية	إيقاف التشغيل الأساسي	استجابة للتعطل والتحميل الزائد
التحكم في المستخدم	الأوضاع المحدودة	برامج متعددة وإعدادات خامات
قدرة ODM	تغييرات المظهر	تخصيص البرامج الثابتة للأجهزة

لمشاريع ODM, هذا التمييز مهم جدا. خوارزمية تحكم مختلفة يمكن أن تغير زمن التجمد, حمل المحرك, الملمس, الضوضاء, والموثوقية طويلة الأمد.

حساسات درجة الحرارة هي جزء واحد فقط من نظام التحكم

في آلة ODM Slush, الحساسات لا تعمل بشكل مستقل. تعتمد قيمتها على كيفية تفسير لوحة الدوائر المطبوعة والبرمجيات الثابتة لبيانات التشغيل.

قد يراقب النظام العملي:

• درجة حرارة المشروب

• حجم السائل أو حالة التشغيل

• مقاومة الحفر

• مرحلة البرنامج

• السلوك الحركي غير الطبيعي

في YUMYTH, ال منصة YX1801 يستخدم مراقبة درجة الحرارة وحالة السائل لدعم ضبط المثقاب الذكي.

المبدأ الهندسي المهم بسيط:

الحساس يقيس. يقرر المراقب. المحرك يستجيب.

هذا يعني أن الأداء الحقيقي لجهاز ODM Slush يعتمد على دقة المستشعر, عتبات البرمجيات الثابتة, توقيت التحكم, واستجابة المكونات—ليس على المستشعر وحده.

لماذا تصميم المثقاب العكسي التلقائي مهم

يؤثر المثقاب على كيفية انتقال الحرارة وملمس المنتج.

تحدث عملية التجميد على شكل سلسلة من الخطوات. للبداية, يبدأ تكوين الجليد من نقطة تلامس المشروب مع سطح التجمد. لتعظيم مساحة سطح المشروب عند ملامسة سطح التجميد, يتم إزالة الجليد المشكل سابقا باستخدام مثقاب.

استخدام هذه العملية يؤدي إلى:

• بلورات جليدية أكثر انتظاما

• تجميد أسرع

• تجميد أقل عدم انتظام ومحلي

• منتج أفضل وأكثر اتساقا

زيادة سماكة المشروب تزيد من لزوجته ومقاومته الميكانيكية.

من منظور هندسي:

زيادة مقاومة السائل بواسطة المثقاب تؤدي إلى زيادة عزم المحرك.

وهذا يمكن أن يؤدي إلى:

• فشل علبة التروس

• فشل المحرك

• تراكم موضعي للجليد

• أصوات خدش عالية

• توقف الثقاب

المتباينات في نسيج المنتج المجمد.

لهذا السبب, من المفيد وجود تحكم عكس تلقائي في جهاز Slush Machine.

منطق التحكم التلقائي العكسي

يمكن تبسيط تسلسل نموذجي كالتالي:

عادي Rالأوتاشن

→ زيادة المقاومة

→ نظام التحكم يكتشف الحمل غير الطبيعي

→ تعطل أو تعكس المذبح

→ إعادة توزيع المواد المجمدة

→ استئناف التشغيل الطبيعي

يستخدم YUMYTH YX1801 منطق عكس المثقاب الذكي وحماية من التشويش لتقليل الإجهاد الميكانيكي وتحسين استقرار الخلط.

التبريد الذكي يتعلق بالتوازن, ليس أقصى برد

هناك سوء فهم شائع وهو أن التبريد الأقوى ينتج تلقائيا طبقة أفضل من الطين.

لا يفعل ذلك.

يجب على النظام موازنة التبريد والحركة لصنع Slush.

العوامل التي تؤثر على الاتساق تشمل:

العامل	التأثير على الملمس
درجة حرارة المشروب	مستوى التجمد
حجم الخزان	الحمل الحراري الكلي
سرعة المثقاب	حجم البلورات
سعة التبريد	إزالة الحرارة
منطق البرنامج	ترتيب التجميد
درجة الحرارة المحيطة	أداء المكثف
وقت الانتظار	الاتساق

يجب على الآلة موازنة هذه العوامل. التغييرات في أحدهما تؤثر على الآخرين.

على سبيل المثال, زيادة حجم الخزان تزيد من الوقت اللازم لتجميد السلاب. وبالمثل, زيادة سعة نظام التبريد دون موازنتها مع زيادة التحريك ستؤدي إلى تراكم ثقيل للجليد على الجدار الداخلي للخزان.

لهذا السبب تطور YUMYTH التبريد, المزج, ونظام التحكم كمنصة متكاملة واحدة.

كيف ينسق YUMYTH التبريد والخلط

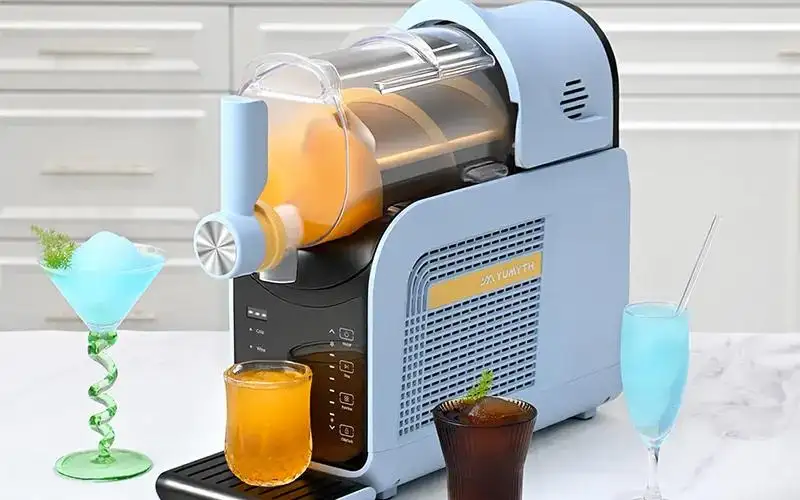

تستخدم آلة YX1801 ODM Slush Machine:

• سعة 1.8 لتر / 61 أونصة

• القدرة المصنفة 200 واط

• مبرد R290

• 5 برامج محددة مسبقا

• 1 وضع مخصص

• 6 مستويات الملمس / درجة الحرارة

• عكس المثقاب الذكي

• حماية أوتوماتيكية من الازدحام

• ضوضاء تشغيل ≤55 ديسيبل

هذه المواصفات ليست ميزات معزولة. تشكل نظاما منسقا.

يمكن تلخيص تدفق التحكم كما يلي:

حالة المشروبات

↓

تغذية راجعة المستشعر

↓

منطق البرمجيات الثابتة للدوائر المطبوعة

↓

قرار الضاغط / المثقاب

↓

استجابة التبريد والخلط

↓

تعديل النسيج

يمنح هذا النهج المغلق النظام تحكما أكبر في سلوك التجمد مقارنة بجهاز بسيط يعتمد على المؤقت..

هناك حاجة لتغييرات أكثر من مجرد الجوانب السطحية في تطوير ODM

عند النظر إلى تطوير ODM, من وجهة نظر هندسية, نحتاج إلى النظر في التغيرات في كل من الأنظمة المرئية والخفية.

الأنظمة المرئية

وتشمل هذه:

• التصميم الخارجي

• لوحات التحكم

• وظائف الأزرار

• المنطق

• البرمجيات الثابتة

• واجهة المستخدم

الأنظمة الخفية

قد تشمل التغييرات أيضا:

• التحكم في درجة الحرارة

• التوقيت

• الحكم

• الحماية

• سلوك الأنظمة المختلفة

• تدفق المنطق

• التصاميم

• أنظمة واجهة المستخدم

أنظمة ميكانيكية وتبريد

قد تشمل التغييرات:

• التصميم الهندسي لأنظمة مختلفة

• الهياكل

• أنظمة الأنابيب وتدفق الهواء

• مكونات متنوعة

من منظور هندسي, التغييرات في آلة السلش ليست بسيطة وتتطلب تقييم أنظمة الآلة ككل.

على سبيل المثال:

تغيير هندسة المثقاب قد يحسن الخلط, لكنها يمكن أن تزيد أيضا من عزم المحرك, السحب الحالي, وحمل علبة التروس.

هنا تصبح هندسة ODM أكثر أهمية من مجرد تخصيص المنتج.

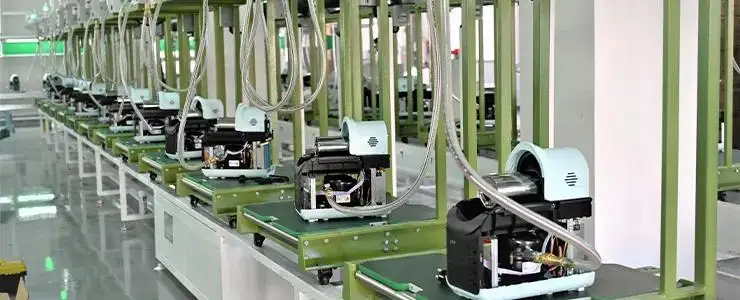

كيف نتحقق من صحة آلة ODM Slush قبل الإنتاج

يجب ألا تنتقل آلة ODM Slush مباشرة من النموذج الأولي إلى الإنتاج بعد اختبار ناجح واحد.

في YUMYTH, يجب أن يركز التحقق على التكرار.

تشمل المجالات الرئيسية:

أداء التبريد

• استقرار وقت التجمد

• ثبات درجة الحرارة

• تكرار النسيج

• رفض حرارة المكثف

الأداء الميكانيكي

• عزم بدء تشغيل المثقب

• الاستجابة العكسية

• حمل علبة التروس

• الاهتزاز

• استعادة المرمى

أداء البرنامج الثابت

• انتقالات البرامج

• استجابة المستشعر

• معالجة الأخطاء

• منطق الحماية

اتساق الإنتاج

• تحمل المكونات

• تنويع التجميع

• مستوى الضوضاء

• أداء الوحدة النهائية

هذه الخطوة مهمة بشكل خاص لأن أداء النماذج الأولية لا يضمن تلقائيا اتساق الإنتاج الضخم.

الخاتمة

جهاز ODM Slush الذكي لا يعرف بواسطة حساس واحد, برنامج واحد, أو ميزة أوتوماتيكية واحدة. أداؤه يأتي من التنسيق بين التبريد, الاستشعار, التحكم في المثقاب, البرمجيات الثابتة, والحماية الميكانيكية.

في YUMYTH, تجمع منصة YX1801 سعة 1.8 لتر, تصنيف القدرة 200 واط, مبرد R290, ستة إعدادات للخامات, عكس المثقاب الذكي, الحماية التلقائية من التشويش, وتشغيل ≤55 ديسيبل في تصميم متكامل واحد.

العلامات التجارية التي تخلق آلة ODM الجديدة يمكنك التواصل معنا لتقييم وتقييم الهندسة, وكذلك تغييرات التصميم والبرمجيات الثابتة. يمكننا أيضا المساعدة في إنشاء نماذج أولية والاستعداد للإنتاج. يمكن استخدام YX1801 للمساعدة في تحسين الأفكار لأنظمة التحكم, التصميم والجماليات, وتغييرات أخرى لتحسين الأداء.

الأسئلة الشائعة

س 1. ما هي خدمات ODM التي تقدمها YUMYTH لآلات الوشاد?

تدعم YUMYTH تطوير آلة ODM Slush من مفهوم المنتج والتصميم الخارجي إلى الهندسة الإنشائية, التطوير الإلكتروني, النمذجة الأولية, الاختبار, والتحضير للإنتاج.

س2. هل يمكن ل YUMYTH تخصيص برامج التحكم في جهاز ODM Slush Machine?

نعم. اعتمادا على متطلبات المشروع, يمكن ل YUMYTH تقييم إعدادات البرامج المخصصة, منطق التحكم في درجة الحرارة, تسلسلات التشغيل, ووظائف أخرى متعلقة بالبرمجيات الثابتة.

س3. ما هي سعة جهاز YUMYTH YX1801 Slush Machine?

يبلغ سعة YUMYTH YX1801 1.8 لتر / 61 أونصة, توفر منصة مدمجة لتحضير المشروبات المجمدة المنزلية.

س 4. ما هو المبرد الذي يستخدمه YUMYTH YX1801?

يستخدم YX1801 سائل تبريد R290, وهو مدمج في نظام التبريد المدمج الخاص بها.

س 5. كيف يعمل المثقاب التلقائي في YX1801?

يمكن لنظام المثقاب الذكي ضبط أو عكس الدوران عند تغير ظروف التشغيل, المساعدة في إعادة توزيع المواد المجمدة, تقليل التراكم المحلي, وحماية نظام القيادة.
